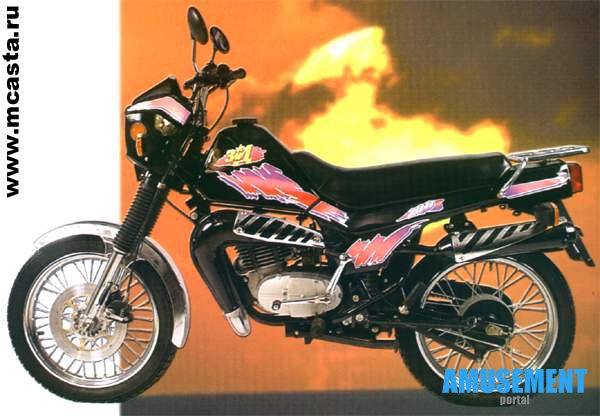

| Техническая характеристика мотоцикла «ЗиД-200» |
| Габаритные размеры: |
| Длина, мм, не более |
2150 |
| Высота, мм, не более |
1250 |
| Ширина, мм, не более |
870 |
| База, мм, не более |
1400 |
| Дорожный просвет, мм, не менее |
150 |
| Масса сухая, кг, не более |
123 |
| Масса снаряженного мотоцикла, кг, не более |
136 |
| Максимальная нагрузка, кг, не более |
200 |
| в том числе нагрузка на багажник |
10 |
| Технические параметры: |
| Максимальная скорость, км/ч, не менее |
105 |
| Расход топлива при контрольных скоростях, л/100 км, не более |
К-65К |
"Jikov" |
| - при скорости 60 км/ч |
3,7 |
3,8 |
| - при скорости 90 км/ч |
6,8 |
6,8 |
| Тормозной путь в соответствии с правилом ЕЭК ООН № 78, м, не более с водителем и пассажиром со скорости движения 60 км/ч |
| - передним тормозом |
37,3 |
| - задним тормозом |
54 |
| Двигатель: |
| Тип, тактность |
карбюраторный, двухтактный с пластинчатым клапаном на впуске |
| Число цилиндров |
1 |
| Рабочий объем, см3, не более |
200 |
| Номинальный диаметр цилиндра, мм |
66 |
| Степень сжатия геометрическая |
9,5 |
| Ход поршня |
57,6 |
| Максимальная мощность, кВт (л.с.), не менее |
11 (15) |
| Карбюратор |
К-65К или "Jikov" |
| Система смазки двигателя |
топливной смесью |
| Топливная смесь |
бензин АИ-93 ГОСТ 2084-77 или А-92 ТУ 38.001.165-97 в смеси с маслом МГД-14М ТУ 38.101.930-87 в пропорции 40:1 (по объему), допускается применение импортных масел для двухтактных двигателей в пропорции согласно рекомендации фирмы изготовителя |
| Фильтр воздушный |
контактно-масляный, фильтрующий элемент из полиуретанового поропласта,пропитанного моторным |
| Система охлаждения двигателя |
маслом воздушная, встречным потоком воздуха |
| Силовая передача: |
| Сцепление |
многодисковое в масляной ванне |
| Управление сцеплением |
ручное |
| Коробка перемены передач |
трехвальная, четырехступенчатая, в одном блоке с двигателем |
| Переключение передач |
ножное |
| Передача от коленчатого вала на сцепление |
цепная, цепь ПВ-9,525-13,00 ТУ-3-6-79 |
| Передача от КПП на заднее колесо (главная передача) |
цепная, цепь ПР 12,7-18,2 ТУ 3-1060-78 с демпфирующим устройством в ступице колеса |
| Ходовая часть: |
| Рама |
трубчатая, сварная |
| Подвеска переднего колеса |
телескопическая вилка, пружинная с гидравлическими амортизаторами, жидкость в амортизаторах: масло веретенное АУ ТУ 38.1011232-89 |
| Объем масла в одном амортизаторе, см3 |
180...190 |
| Ход по оси колеса (ход вилки), мм, не менее |
155 |
| Подвеска заднего колеса |
длиннорычажная, маятникового типа, пружинная, с гидравлическим моноамортизатором |
| Ход задней подвески по оси заднего колеса, мм, не менее |
120 |
| Тормоза: |
| - переднего колеса |
дисковый с механическим ручным приводом |
| - заднего колеса |
барабанный с механическим ножным приводом |
| Привод тормозов |
раздельный |
| Колеса |
спицевые |
| Шины |
3,00-18 ГОСТ 5652-89, на заднее колесо допускается постановка шины 3,25-16 |
| Седло |
двухместное |
| Электрооборудование: |
| Зажигание |
электронное, бесконтактное |
| Источник энергии |
Генератор 2МК208
Напряжение 14В, мощность 90Вт в комплекте с блоком БКС-1МК211
Трансформатор высоковольтный 148002690001 или 2102.3705
Свеча зажигания искровая А23-1 или А23-2 или А23В ОСТ 37.003.081-87 или свеча
PAL-8 или W7AC, W6BC фирмы
BOSCH или N14YC фирмы BRISK
Экранированный наконечник свечи 095001992611 или BOSCH |
| Приборы освещения и сигнализации |
Фара 7303.3711 ТУ 37.458.068-95 с лампами дальнего и ближнего света АКГ 12-35+35 габаритного освещения А 12-4-1 ГОСТ 2023.1-88
Фонарь задний 0064.003716 с лампами габаритного огня и номерного знака А 12-5 и сигнала торможения А 12-21-3 ГОСТ 2023.1-88
Фонарь указатель поворота 39.3726 с лампой А 12-10 ГОСТ 2023.1-88 или фонарь УП-1
Звуковой сигнал С205Б в комплекте с фильтром звукового сигнала ФЗС-2 ТУ 37.003.532-74
Боковые световозвращатели 15.3731 ТУ 37.003.079-80 |
| Приборы коммутации и контроля |
Переключатель света и указателей поворота с кнопкой звукового сигнала 17.3709 ТУ 37.003.1099-82
Переключатель день-ночь с аварийным выключателем зажигания 18.3709 ТУ 37.003.1100-82
Выключатель сигнала торможения ВК-854Б ТУ 37.003.1218-84
Выключатель стоп-сигнала ручного тормоза 13.3720 ТУ 37.003.987-80
Прерыватель указателей поворота 25.3747 ТУ 37.003.886-78
Блок приборов со спидометром 42.3802, двумя контрольными лампами 2202.3803-07 и 2202.3803-28 и переключателем
центральным 400005490201 ТУ 37.АДЦ 003.001-91 |
| Заправочные емкости и нормы: |
| Емкость топливного бака, л, не менее |
15 |
| Объем масла в коробке перемены передач, см3 |
480...520 |
| Гидравлические амортизаторы (масло веретенное АУ ТУ 38-101 1232-89): |
| - oбъем масла в каждом амортизаторе передней вилки, см3 |
180...190 |
| - oбъем масла в амортизаторе задней подвески, см3 |
70 |
| Нормы регулировки: |
| Опережение зажигания до ВМТ, мм |
2,5...3,0 |
| Зазор между электродами свечи, мм |
| - А23-1, А23-2, А23В, РАL8 |
0,7 |
| - W6BC BOSCH |
0,7 |
| - W7AC BOSCH |
0,5 |
| Эксплуатационное давление воздуха в шинах колес, МПА (кгс/см2) |
| - переднего |
0,15...0,17 (1,7...1,7) |
| - заднего |
0,20...0,23 (2,0...2,3) |
| Свободный ход оболочки троса сцепления и тормоза, мм |
0,2...2 |
| Свободный ход оболочки троса дросселя, мм |
0,2...3 |
| Свободный ход рычага ручного тормоза на конце рычага, мм |
10...20 |
| Свободный ход ножного тормоза на конце педали, мм |
15...35 |
| Параметры технического состояния |
| Двигатель: |
| Зазор в замке поршневых колец |
| - новых, мм |
0,2…0,4 |
| - изношенных, мм, не более |
3,0 |
| Допустимое увеличение диаметра гильзы цилиндра вследствие износа, мм, не более |
0,25 |
| Зазор между юбкой поршня и зеркалом цилиндра |
| - при подборе нового поршня, мм, не более |
0,1 |
| - требующий замены поршня, мм, более |
0,4 |
| Радиальный люфт подшипника нижней головки шатуна, мм, не более |
0,3 |
| Радиальный зазор в подшипниках коленчатого вала, мм, не более |
0,06 |
| Силовая передача: |
| Утопание гаек поджатия пружин сцепления от верхней плоскости нажимного диска |
| - с новым комплектом дисков, мм |
0,5…1,5 |
| - с изношенными дисками, мм |
1,5…4,0 |
| Ход нажимного диска сцепления, мм |
2,5…3,0 |
| Износ поверхностей рабочей части вилок механизма переключения передач, мм, не более |
0,5 |
Осевой зазор вилок механизма переключения, мм
|
0,1…0,3 |
| Передний тормоз: |
| Остаточная толщина фрикционного материала тормозных колодок, мм, не менее |
1,5 |
| Допустимая толщина рабочей поверхности тормозного диска, мм, не менее |
3,8 |
| Система зажигания: |
| Сопротивление обмотки датчика генератора, Ом |
53…57 |
| Сопротивление обмотки зажигания генератора, Ом |
430…450 |
| Сопротивление обмотки освещения генератора, Ом |
0,3…0,4 |
| Сопротивление первичной обмотки катушки зажигания, Ом |
1,25…1,3 |
| Сопротивление вторичной обмотки катушки зажигания, кОм |
8,0…8,2 |
| Подшипники |
| Коленчатый вал двигателя |
6-204 АШ |
3 шт. |
| Первичный вал КПП |
203 А |
1 шт. |
| Промежуточный вал КПП |
202 А |
2 шт. |
| Ступица переднего колеса |
60302 |
2 шт. |
| Ступица заднего колеса |
60204 |
2 шт. |
| Основание ведомой звездочки заднего колеса |
60304 |
1 шт. |
| Шарниры подвески заднего колеса |
942/20 |
9 шт. |
| Передаточные числа |
| Двигатель |
Сова-200 |
Сова-175 |
| 1 передача |
3,01 |
3,04 |
| 2 передача |
2,21 |
1,99 |
| 3 передача |
1,35 |
1,34 |
| 4 передача |
1,00 |
1,00 |
| моторная передача |
31/15 |
31/15 |
| главная передача |
43/15 |
43/15 |
|
|
|
